Системы заземления TN-C, TN-S, TN-C-S, TT, IT: Что нужно знать

07 апреля 2025

Вы уже знаете, что заземление – это ваш главный защитник от удара током и спаситель техники от скачков напряжения. Но задумывались ли вы, что само заземление может быть организовано по-разному? В Беларуси встречаются разные системы (или схемы) заземления, и от того, какая система используется в вашем доме или квартире, напрямую зависит ваша безопасность.
Давайте без сложных терминов разберемся в самых распространенных из них: TN-C, TN-S и TT, IT.

Почему эти буквы важны?

Если очень кратко: буквы в названии системы (T, N, C, S) говорят специалистам, как именно оборудование соединено с землей (T = Terra/Земля) и как используется нулевой провод (N = Neutre/Ноль). Для нас с вами главное – понять разницу в количестве проводов и уровне безопасности.

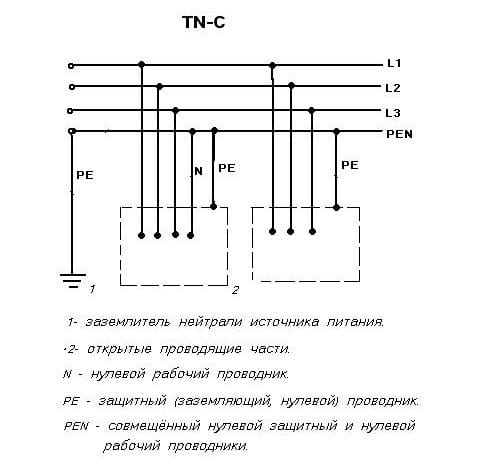

Система TN-C: Наследие старого фонда и его опасности

Где встречается: В основном в старых многоквартирных домах, построенных примерно до 2000-х годов.
Суть: К вашей квартире подходит всего два основных провода: фазный (L) и совмещенный рабочий и защитный ноль (PEN). Отдельного провода для заземления нет!
Представьте: Это как если бы у вас дома была одна труба и для чистой воды, и для канализации. Очень рискованно!
Главная ОПАСНОСТЬ: В такой системе категорически запрещено делать «зануление» – то есть соединять заземляющий контакт розетки с этим совмещенным PEN-проводом. Почему? Если этот общий провод где-то в доме или на линии оборвется (а такое случается), то на корпусах всех ваших приборов (стиральная машина, холодильник, бойлер) мгновенно появится опасное напряжение!
Итог: Система TN-C не соответствует современным требованиям безопасности в Беларуси. Ее модернизация – сложный процесс, часто требующий реконструкции всей электросети здания.

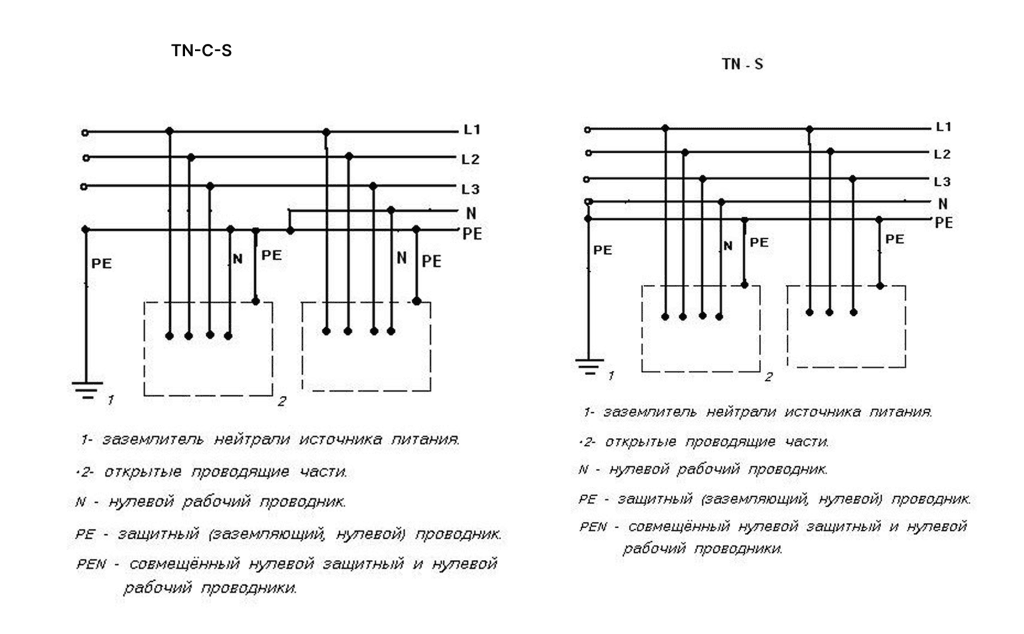

Системы TN-S и TN-C-S: Современный стандарт безопасности.
Где встречается: В новостройках, современных домах, а также в старых домах после капитальной реконструкции электросетей.
Суть: Главное отличие – наличие отдельного защитного провода (PE), который идет от главного заземления здания до ваших розеток. В TN-S этот провод идет отдельно на всем пути, в TN-C-S он разделяется из PEN где-то внутри здания (например, в главном щите). Для вас, как для жильца, результат один – к розеткам подходит три провода (фаза L, рабочий ноль N и защитный PE).
Представьте: Теперь у вас есть отдельные трубы: для чистой воды (фаза), для использованной воды (ноль) и отдельный аварийный слив (защитное заземление). Гораздо надежнее!
Преимущества: Эта система обеспечивает высокий уровень безопасности и позволяет корректно работать защитным устройствам (УЗО, дифавтоматы).
Что делать вам: Убедиться, что внутренняя проводка выполнена правильно, и все розетки подключены к этому защитному PE-проводу.
Система TT: Надежное решение для вашего частного дома
Где встречается: Очень часто рекомендуется и используется при строительстве частных домов, коттеджей, дач .
Суть: Владелец дома создает свой собственный, независимый контур заземления (штыри, вкопанные в землю возле дома). Этот контур не связан напрямую с нулевым проводом линии электропередач (связь есть только через землю).
Представьте: Вы делаете свой персональный «аварийный слив» прямо у себя на участке.
Особенности: Система TT обеспечивает хорошую защиту, но у нее есть важное требование – обязательная установка УЗО (Устройств Защитного Отключения) на всех линиях. Без УЗО эта система может быть недостаточно эффективной при некоторых видах неисправностей!
Решения от ТерраЦинк: Именно для создания надежной системы TT в частных домах компания ТерраЦинк предлагает готовые комплекты модульного заземления TerraZn

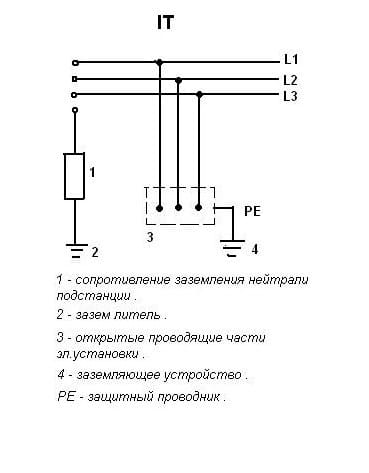

А что такое IT?
Существует еще система IT, где нейтраль источника питания изолирована от земли. Она используется в особых случаях, где крайне важна бесперебойность питания (например, в операционных больниц, на опасных производствах). В обычном жилье вы с ней не столкнетесь.
А что насчет молнии? Заземление и гроза

Заземление играет ключевую роль и при грозе. Прямое попадание молнии в дом – редкость, но даже удар молнии рядом (в землю, в соседнее дерево или столб) создает мощнейший скачок напряжения в электросети. Этот скачок может «прилететь» к вам по проводам и сжечь всю подключенную технику.
Хорошая система заземления помогает «поймать» этот опасный импульс и безопасно отвести его в землю, прежде чем он доберется до ваших розеток. Если у вас частный дом, то система заземления работает в паре с молниезащитой (громоотводом на крыше).
А для максимальной защиты чувствительной электроники (компьютеров, телевизоров, котлов) от таких импульсов систему заземления и молниезащиты дополняют специальными Устройствами Защиты от Импульсных Перенапряжений (УЗИП) . Так же ТерраЦинк может предложить комплексные решения по молниезащите и заземлению, чтобы ваш дом был защищен со всех сторон.

Обращайтесь в ТерраЦинк! Мы поможем обеспечить безопасность вашего дома.
