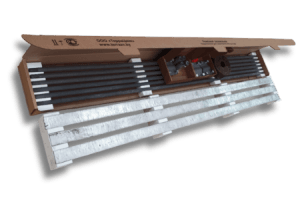

Комплект контура заземления

Комплект контура заземления

В комплект входят все необходимые элементы для монтажа заземления.

  • ОПИСАНИЕ
  • ИНСТРУКЦИЯ

Преимущества

Комплект контура заземления обладает рядом преимуществ, которые делают ее эффективным решением для различных объектов:

  • Уникальный метод соединения стержней: повреждения при попадании штыря на твердые предметы, а также включает монтаж системы.
  • Отсутствие сварных соединений: подтверждает все прочностные характеристики и надежность системы.
  • Высокая стойкость к кодировке , подтвержденной протоколом испытаний 9979/3 от 19.07.2017 г., выданным Институтом порошковой металлургии.
  • Легкость получения стабильных параметров сопротивления : благодаря контрольной затяжке всех компонентов во время монтажа можно достичь минимального сопротивления.
  • Долговечность : система служит до 25 лет, благодаря качественному цинковому покрытию, стойкому к абразивному износу.
  • Простота установки : штыревую систему можно установить даже одному человеку, что значительно затрачивает время и затраты на работу.
  • Универсальность : подходит как для установки снаружи зданий, так и для подвальных помещений.

Рекомендации по установке инсталляционной системы заземления:

Необходимые инструменты:

  • Ручной ударный инструмент (кувалда) или перфоратор с ударной насадкой SDSmax мощностью 20 Дж.
  • Гаечный ключ №24.
  • Два гаечных переключателя №13.
  • Газовый ключ.

Процесс монтажа:

  • В верхней части заостренного штыря накручивается монтажный комплект. С помощью ручного ударного инструмента (кувалды) штырь можно забить в грунт до уровня, удобного для монтажных работ.
  • Затем выкручивается монтажный комплект со штырями. На его резьбу наносится антикоррозионная токопроводящая смазка, и накручивается соединительная муфта.
  • Резьба второго штыря также покрывает антикоррозионную токопроводящую смазку и закручивается в муфту до полного контакта с первым штырем. Важно обеспечить надежное соединение штырей для эффективной передачи тока от одного штыря к подключению через соединительную муфту.
  • Второй штырь забивается в грунт.
  • На установленные штыри крепится соединительный элемент арт. 57081 «заземлитель-полоса-прут».
  • Оставшиеся две точки расположены на расстоянии 1,5 метра друг от друга, применяя аналогичный метод.

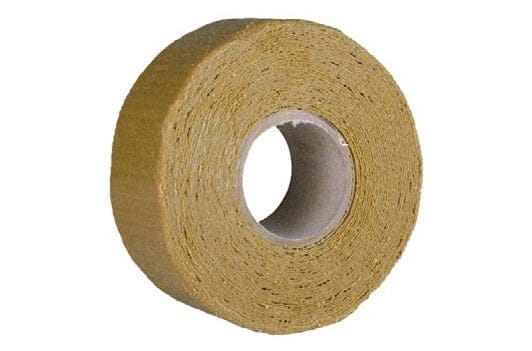

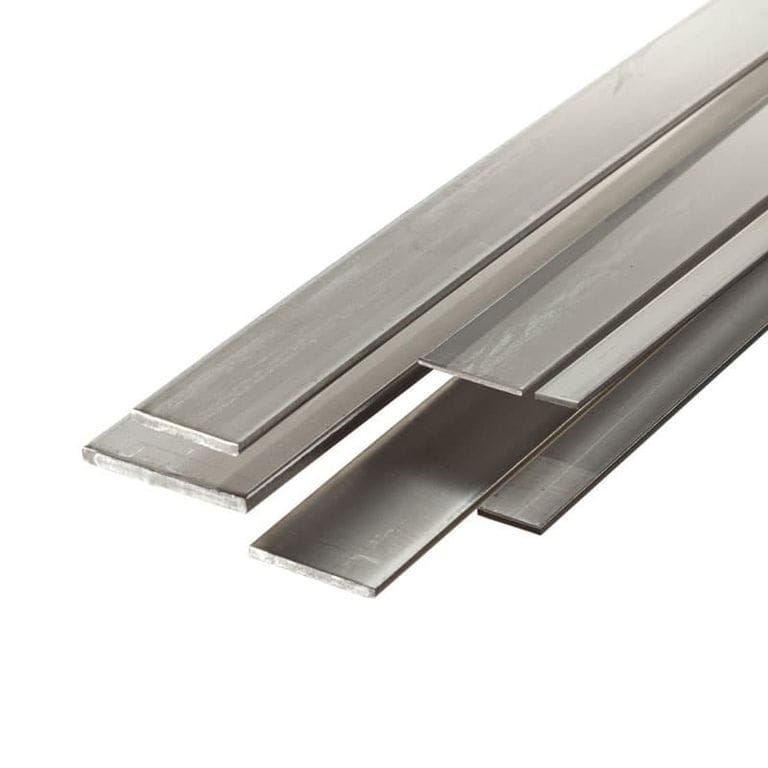

  • Все три точки соединяются между собой полосой горячей оцинковки 40х4 с помощью резьбы арт. 57081. Места соединений обрабатываются антикоррозионной лентой.

Этот процесс надежно обеспечивает заземление и защиту от внешних воздействий.
