Оцинкованная продукция ТерраЦинк прошла очередные испытания

30 января 2019

Оцинкованная продукция ТерраЦинк прошла очередные испытания

В ноябре 2018 года компания «ТерраЦинк» провела в РУП «БелНИИС» сравнительные испытания на коррозионную стойкость образцов металлических изделий, покрытых цинком тремя разными способами: гальваническим, горячеоцинкованным и термодиффузионным.
Целью данных испытаний было выявить, какое покрытие окажется более стойким к коррозии в камере соляного тумана в течение 1000 часов.
Образцы были помещены в камеру соляного тумана на 1000 часов.
По результатам испытаний в течении 500 часов были получены следующие результаты:
1. Образец 1 – круг стальной ф16мм покрытие-гальваническое цинковое, толщина 13-15мкм – наблюдается коррозия цинкового покрытия (40% площади образца);

круг стальной ф16мм покрытие-гальваническое цинковое

2. Образец 2 – круг стальной ф16мм покрытие-горячеоцинкованное, толщиной 160-180 мкм – наблюдается коррозия цинкового покрытия (30% площади образца);

круг стальной ф16мм покрытие-горячеоцинкованное

3. Образец 3 – круг стальной ф16мм покрытие-термодиффузионное цинковое, толщиной 70-90 мкм., производства ООО «ТерраЦинк» – наблюдается коррозия цинкового покрытия (5% площади образца).

круг стальной ф16мм покрытие-термодиффузионное цинковое

По результатам испытаний в течении 1000 часов были получены следующие результаты:

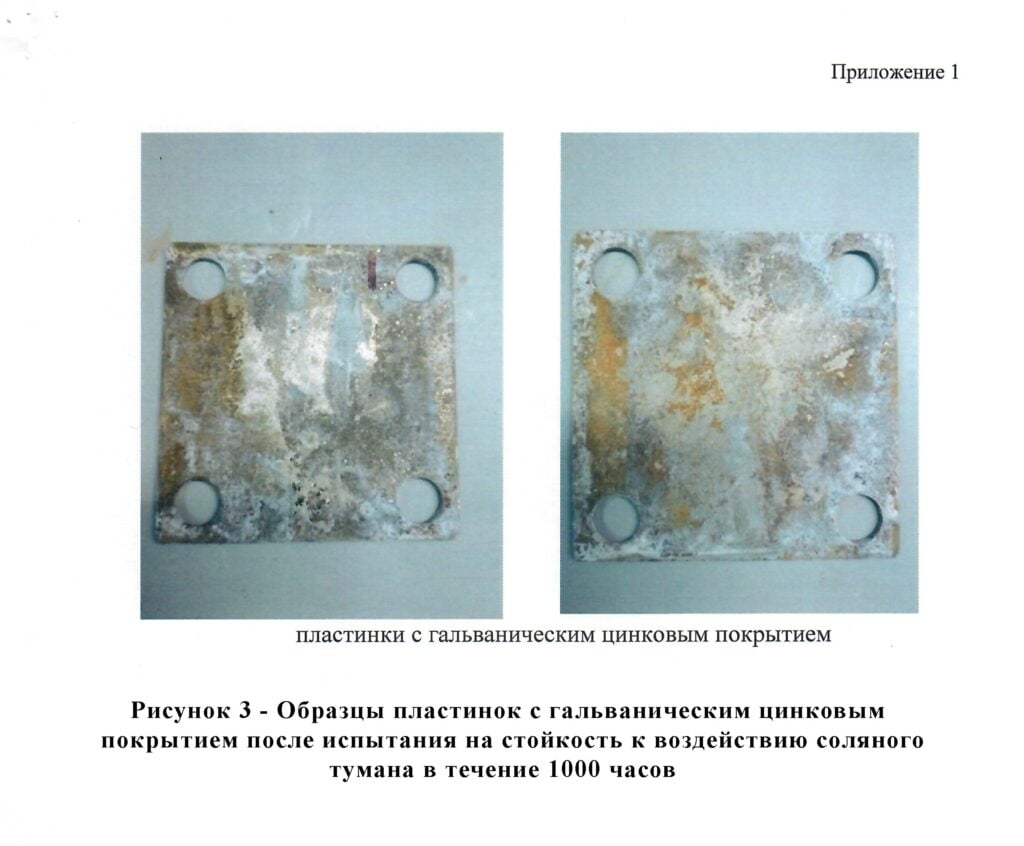

1. Образец 1 – пластина металлическая из стали марки ст3, толщиной 2мм. покрытие-гальваническое цинковое, толщиной 13-15мкм – наблюдается изменение внешнего вида пластины, в результате коррозии цинкового покрытия, коррозия металла отсутствует;

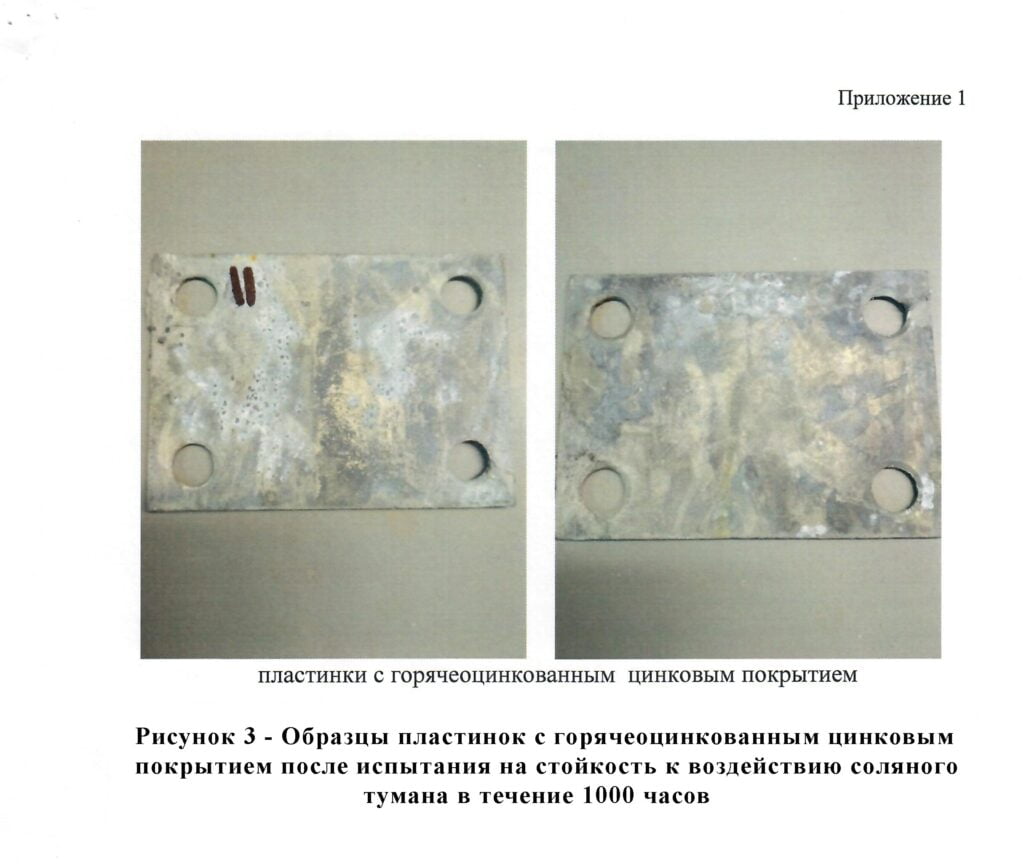

2. Образец 2 – пластина металлическая из стали марки ст3, толщиной 2мм. покрытие-горячеоцинкованное, толщиной 160-180мкм – наблюдается точечная коррозия металла;

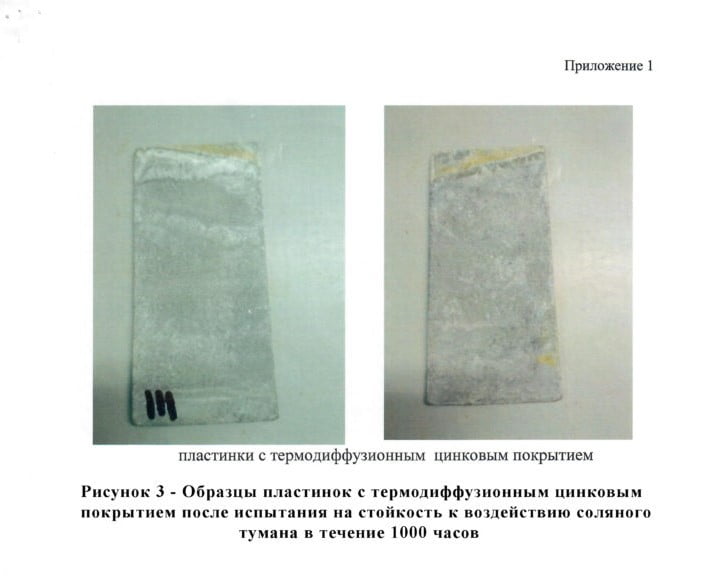

3. Образец 3 – пластина металлическая из стали марки ст3, толщиной 2мм. покрытие-термодиффузионное цинковое, толщиной 40-50мкм., производства ООО «ТерраЦинк» – внешний вид покрытия без изменений, коррозия не наблюдается.

На основании проведенных испытаний можно сделать заключение, что металлические изделия, защищенные от коррозии термодиффузионным цинковым покрытием, выполненным нашей организацией, превосходит по коррозионной стойкости покрытия, выполненные гальваническим и горячеоцинкованным способом.


Протоколы испытания штырей



Протоколы испытания пластин

Подпишитесь
на нашу рассылку

Получайте наши последние новости, любые текущие и предстоящие события и скидки прямо на ваш почтовый ящик.

Отписаться просто.

    Контакты

    223050, Колодищанский с/с, д. 175
    Пн–Пт c 08:30 до 17:00
