Оцинкованная продукия ТерраЦинк прошла очередные испытания

Оцинкованная продукия ТерраЦинк прошла очередные испытания

В ноябре 2018 года компания «ТерраЦинк» провела в РУП «БелНИИС» сравнительные испытания на коррозионную стойкость образцов металлических изделий, покрытых цинком тремя разными способами: гальваническим, горячеоцинкованным и термодиффузионным.
Целью данных испытаний было выявить, какое покрытие окажется более стойким к коррозии в камере соляного тумана в течение 1000 часов.
Для испытаний были взяты следующие образцы:
1.
1.1. Образец 1 – круг стальной ф16мм покрытие-гальваническое цинковое, толщиной 13-15мкм.
1.2. Образец 1 – пластина металлическая из стали марки ст3, толщиной 2мм. покрытие-гальваническое цинковое, толщиной 13-15мкм.

2.
2.1. Образец 2 – круг стальной ф16мм покрытие-горячеоцинкованное, толщиной 160-180 мкм.
2.2. Образец 2 – пластина металлическая из стали марки ст3, толщиной 2мм. покрытие-горячеоцинкованное, толщиной 160-180мкм.

3.
3.1. Образец 3 – круг стальной ф16мм покрытие-термодиффузионное цинковое, толщиной 70-90 мкм., производства ООО «ТерраЦинк»
3.2. Образец 3 – пластина металлическая из стали марки ст3, толщиной 2мм. покрытие-термодиффузионное цинковое, толщиной 40-50мкм., производства ООО «ТерраЦинк»

Данные образцы были помещены в камеру соляного тумана на 1000 часов.
По результатам испытаний в течении 500 часов были получены следующие результаты:
1. Образец 1 – круг стальной ф16мм покрытие-гальваническое цинковое – наблюдается коррозия цинкового покрытия (40% площади образца);

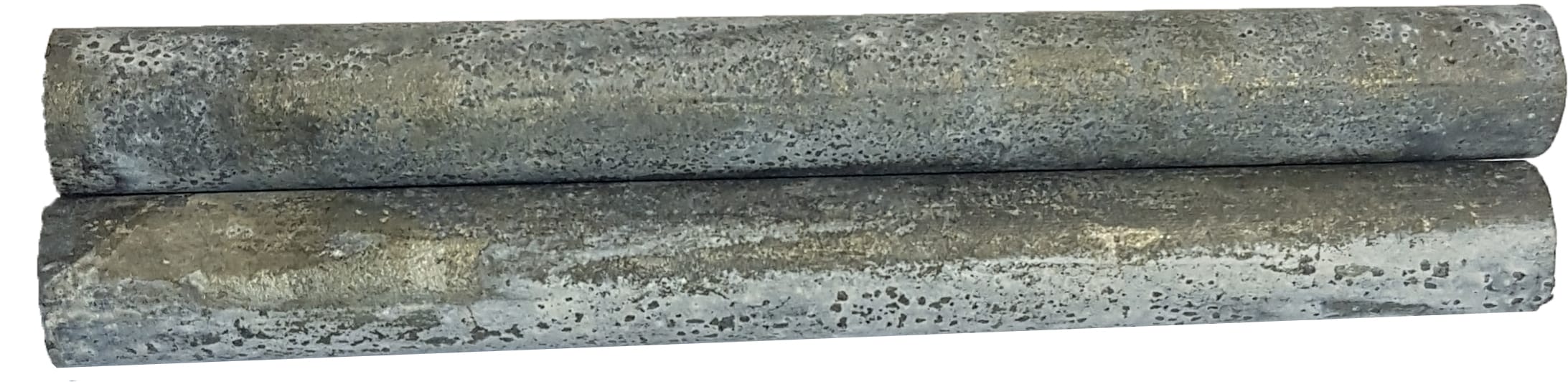

2. Образец 2 – круг стальной ф16мм покрытие-горячеоцинкованное – наблюдается коррозия цинкового покрытия (30% площади образца);

3. Образец 3 – круг стальной ф16мм покрытие-термодиффузионное цинковое – наблюдается коррозия цинкового покрытия (5% площади образца).

По результатам испытаний в течении 1000 часов были получены следующие результаты:
1. Образец 1 – пластина металлическая из стали марки ст3, толщиной 2мм. покрытие-гальваническое цинковое – наблюдается изменение внешнего вида пластины, в результате коррозии цинкового покрытия, коррозия металла отсутствует;

2. Образец 2 – пластина металлическая из стали марки ст3, толщиной 2мм. покрытие-горячеоцинкованное – наблюдается точечная коррозия металла;

3. Образец 3 – пластина металлическая из стали марки ст3, толщиной 2мм. покрытие-термодиффузионное цинковое – внешний вид покрытия без изменений, коррозия не наблюдается.

На основании проведенных испытаний можно сделать заключение, что металлические изделия, защищенные от коррозии термодиффузионным цинковым покрытием, выполненным нашей организацией, превосходит по коррозионной стойкости покрытия, выполненные гальваническим и горячеоцинкованным способом.

Протоколы испытания штырей



Протоколы испытания пластин
