Комплект заземления из оцинкованной стали длиной 3 м

Комплект заземления арт. 21300 – готовое к монтажу бюджетное реше- ние. Состоит из 2-х штырей, соединительной муфты, наконечника, зажима для присоединения токоотвода, монтажного комплекта, электропроводя- щей смазки. Цинковое покрытие – термодиффузия. Монтаж производится в ручную либо при помощи вибро-ударного инструмента. Такой комплект заземления в глинистой почве способен обеспечить сопротивление зазем- ления менее 10 Ом.

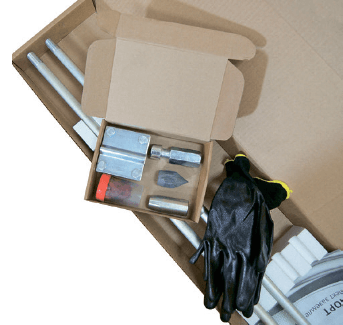

В комплект входят

Преимущества штыревой системы заземления

  • Новизна штыревой системы заземления состоит в методе соединения последовательных стержней, что предотвращает разрушения изделия при попадании штыря заземлителя на твердые предметы на глубине, увеличивает глубину монтажа;
  • Отсутствие в конструкции штыревой системы заземления сварных соединений обеспечивает улучшенные прочностные характеристики;
  • Стойкость к коррозии всех деталей системы заземления (подтверждено протоколом испытаний 9979/3 19.07.2017г. выд. Государственным научным учреждением «Институт порошковой металлургии»);
  • Конфигурация штыревой системы заземления позволяет легко получать заданные стабильные параметры сопротивления;
  • Большой срок службы системы заземления (покрытие цинком методом горячего цинкования создает толщину цинкового покрытия 180-200мкм, что обеспечивает срок службы изделия более 30 лет);
  • Монтаж штыревой системы заземления может производиться даже одним человеком;
  • Штыревая система заземления универсальна в применении (может использоваться как снаружи зданий, так и в подвальных помещениях).

Преимущества штыревой системы заземления

  • Новизна штыревой системы заземления состоит в методе соединения последовательных стержней, что предотвращает разрушения изделия при попадании штыря заземлителя на твердые предметы на глубине, увеличивает глубину монтажа.
  • Отсутствие в конструкции штыревой системы заземления сварных соединений обеспечивает улучшенные прочностные характеристики.
  • Стойкость к коррозии всех деталей системы заземления (подтверждено протоколом испытаний 9979/3 19.07.2017 г. выданным Государственным научным учреждением «Институт порошковой металлургии»).
  • Конфигурация штыревой системы заземления позволяет легко получать заданные стабильные параметры сопротивления (в процессе монтажа производится контрольная затяжка всей системы заземления, что позволяет добиться минимальной величины сопротивления).
  • Большой срок службы системы заземления (покрытие цинком методом горячего цинкования создает толщину цинкового покрытия 180-200 мкм, что обеспечивает срок службы изделия более 30 лет).
  • Монтаж штыревой системы заземления может производиться даже одним человеком, что обеспечивает оперативность работ и сводит земляные работы к минимуму.
  • Штыревая система заземления универсальна в применении (может использоваться как снаружи зданий и сооружений, так и в подвальных помещениях).

Рекомендации по монтажу штыревой системы заземления

Необходимые материалы:

  • Комплект заземления 6м;
  • Проводник с сечением не менее 100 мм²;
  • Монтажный инструмент (кувалда / перфоратор с насадкой SDS-max).

Необходимые инструменты:

  • Ручной ударный инструмент (кувалда) или электрический ударный инструмент с ударной нагрузкой от 20 Дж (перфоратор с насадкой SDS-max);
  • Гаечный ключ №24;
  • Два гаечных ключа №13;
  • Ключ газовый.

Порядок монтажа:

На верхнюю часть заостренного штыря накручивается гайка высокая М16. Затем в гайку вкручивается ударный болт до контакта со штырем. При помощи ручного ударного инструмента (кувалда) штырь забивается в грунт до уровня, удобного для проведения дальнейших монтажных работ.

Далее со штыря выкручивается гайка с ударным болтом. На резьбу штыря наносится антикоррозионная токопроводящая смазка и накручивается муфта соединительная. Затем резьба второго штыря покрывается электропроводящей антикоррозионной смазкой и закручивается в муфту до полного контакта с первым штырем. При этом следует обращать внимание на обеспечение полного контакта штырей между собой, что необходимо для уменьшения ударной нагрузки на муфту соединительную и передачи энергии удара непосредственно от штыря к штырю. Второй штырь забивается в грунт.

Повторять вышеописанные операции до забивания всех штырей. При монтаже штырей возможно ослабление резьбового соединения муфта-штырь. Рекомендуется периодически подкручивать муфту гаечным ключом №24, удерживая при этом стержень газовым ключом. На смонтированные штыри крепится зажим соединительный арт. 57081 «заземлитель-полоса-прут».

К зажиму присоединяется проводник с сечением не менее 100 мм². Место соединения обрабатывается любой защитной смазкой или обматывается антикоррозионной лентой.
