Выключатели-разъединители УВРТ TERRAZN

Выключатели-разъединители УВРТ TERRAZN

NEW
  • ОПИСАНИЕ
  • ДОКУМЕНТЫ

Выключатели-разъединители серии УВРТ TERRAZN предназначены для ручного включения и отключения электрических цепей переменного тока, а также для защиты оборудования от перегрузок и токов короткого замыкания при использовании плавких предохранителей типа ППН. Устройства рассчитаны на номинальное рабочее напряжение до 690 В и применяются в распределительных устройствах, шкафах управления и вводно-распределительных щитах промышленных, коммерческих и административных объектов.

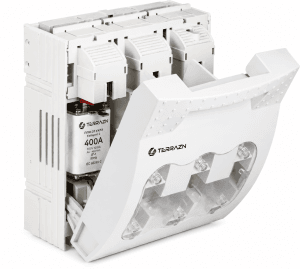

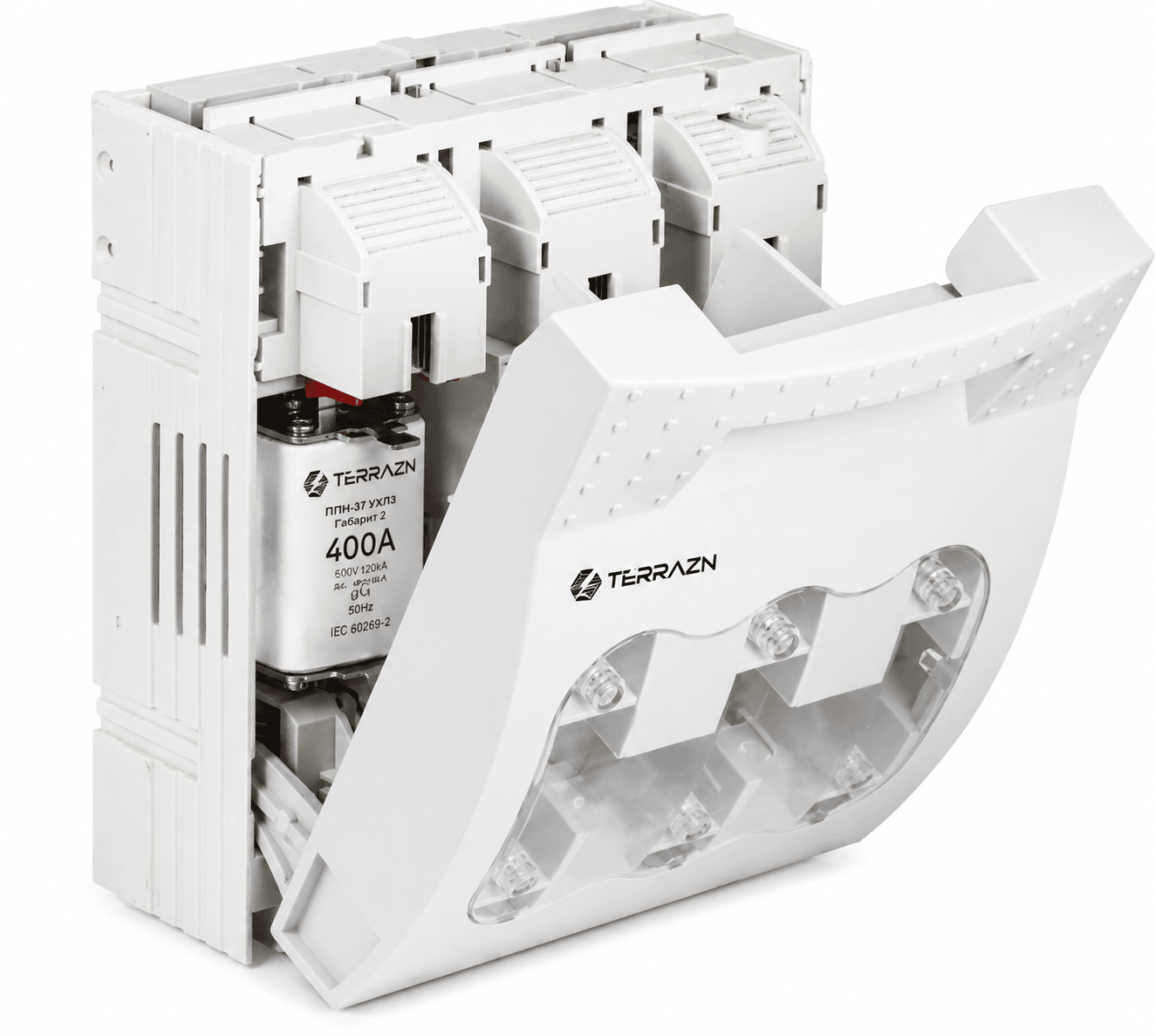

Конструкция предусматривает установку плавких вставок в специальную кассету. При открытии защитной крышки происходит автоматическое размыкание цепи, что обеспечивает безопасную замену предохранителей и исключает возможность обслуживания оборудования под напряжением. Контактная система выполнена из высокопрочных материалов, рассчитана на длительную эксплуатацию и обеспечивает надежную коммутацию электрических цепей.

Монтаж осуществляется на стандартную DIN-рейку или монтажную панель. Контактные зажимы позволяют подключать медные и алюминиевые проводники с использованием кабельных наконечников. При необходимости устройства могут комплектоваться вспомогательными контактами состояния (NO/NC) для передачи сигналов в системы диспетчеризации, автоматизации и управления.

Основные преимущества

  • рабочее напряжение до 690 В;
  • защита цепей с использованием предохранителей ППН;
  • безопасная замена плавких вставок благодаря автоматическому размыканию цепи при открытии крышки;
  • установка на DIN-рейку или монтажную панель;
  • возможность подключения вспомогательных контактов состояния (NO/NC);
  • надежное подключение медных и алюминиевых проводников;
  • соответствие требованиям ГОСТ IEC 60947-3.

Особенности монтажа

Для установки и обслуживания необходимо открыть защитную крышку, установить или заменить плавкие вставки, после чего зафиксировать их штатными держателями. При использовании вспомогательных контактов модуль устанавливается в предусмотренное место и подключается согласно электрической схеме.

Комплект поставки

  • выключатель-разъединитель УВРТ;
  • паспорт изделия;
  • вспомогательные контакты состояния (опция).

Параметры160250400630
Номинальный тепловой ток Ith, А160250400630
Тип (габарит) плавкой вставкиППН-33 (габ. 00)ППН-35 (габ. 1)ППН-37 (габ. 2)ППН-39 (габ. 3)
Максимальное номинальное напряжение Ue, В690
Частота, Гц50–60
Максимальное импульсное напряжение Uimp, кВ6
Номинальное напряжение изоляции Ui, В800
Максимально допустимый ток короткого замыкания с предохранителями, кА50
Мощность рассеивания предохранителя на 1 фазу, Вт12233448
Категории примененияAC-23B (400 В)
AC-23B (500 В, 125 А)
AC-22B (690 В)
AC-21B (690 В)
AC-23B (400 В)
AC-23B (690 В)
AC-22B (690 В)
AC-21B (690 В)
AC-23B (400 В)
AC-23B (690 В)
AC-22B (690 В)
AC-21B (690 В)
AC-23B (400 В)
AC-23B (690 В)
AC-22B (690 В)
AC-21B (690 В)
Крепление шин и проводниковБолт M8Болт M10Болт M10Болт M12
Сечение подключаемых проводников, мм²70120240240
Механическая износостойкость, циклов, не менее14001400800800
Степень защитыIP30
Количество полюсов3P
Диапазон рабочих температур, °CОт -25 до +50
Климатическое исполнениеУХЛ3
Высота над уровнем моря, мДо 2000
Срок службы, лет, не менее10
