Выключатели-разъединители ВР32 TERRAZN

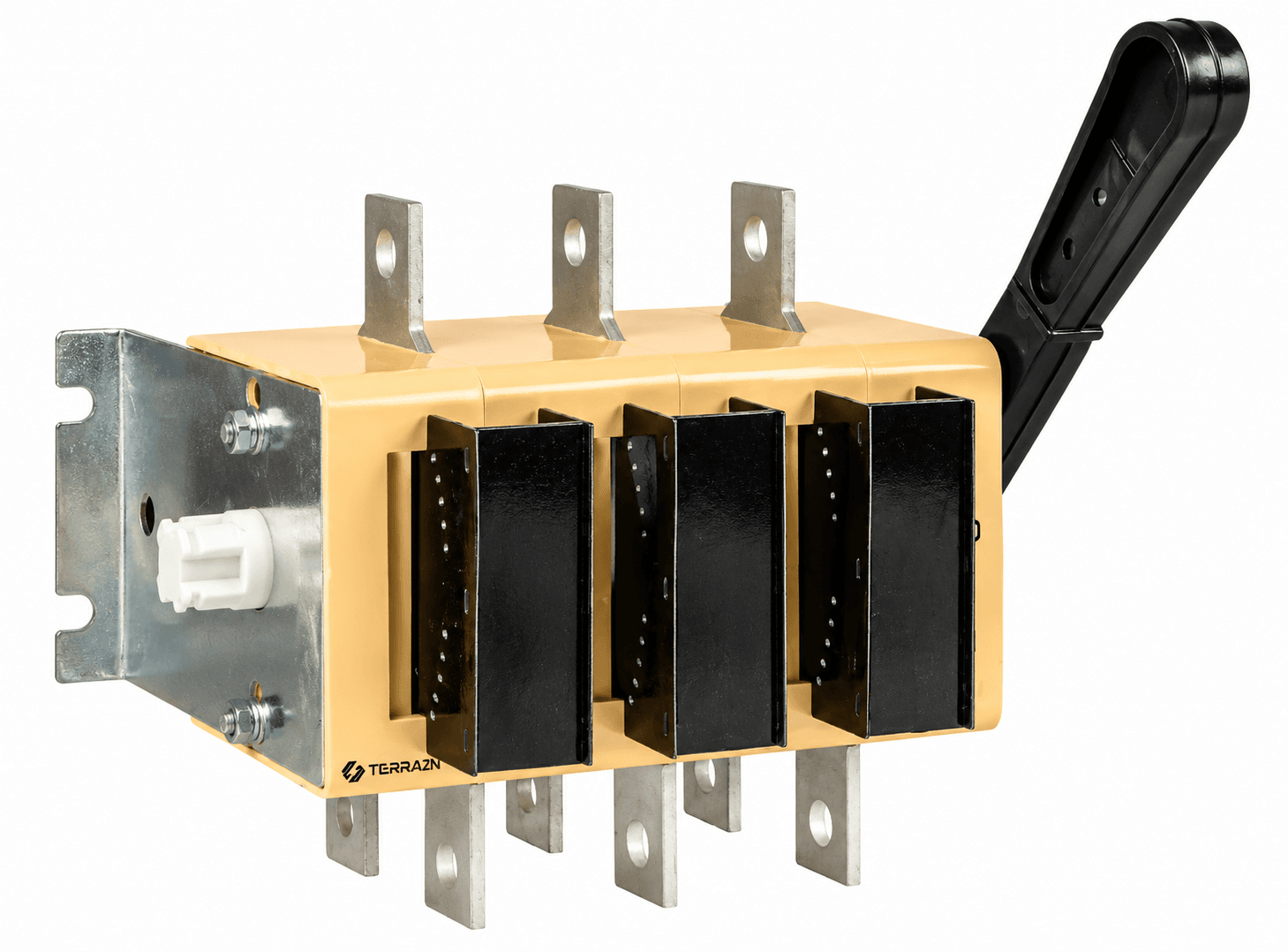

Выключатели-разъединители серии ВР32 TERRAZN предназначены для ручной коммутации электрических цепей переменного тока напряжением до 690 В и номинальным током 100, 250, 400 и 630 А. Конструкция с ножевыми контактами обеспечивает двойной видимый разрыв цепи, а встроенные дугогасительные камеры эффективно подавляют электрическую дугу, повышая безопасность и срок службы оборудования.

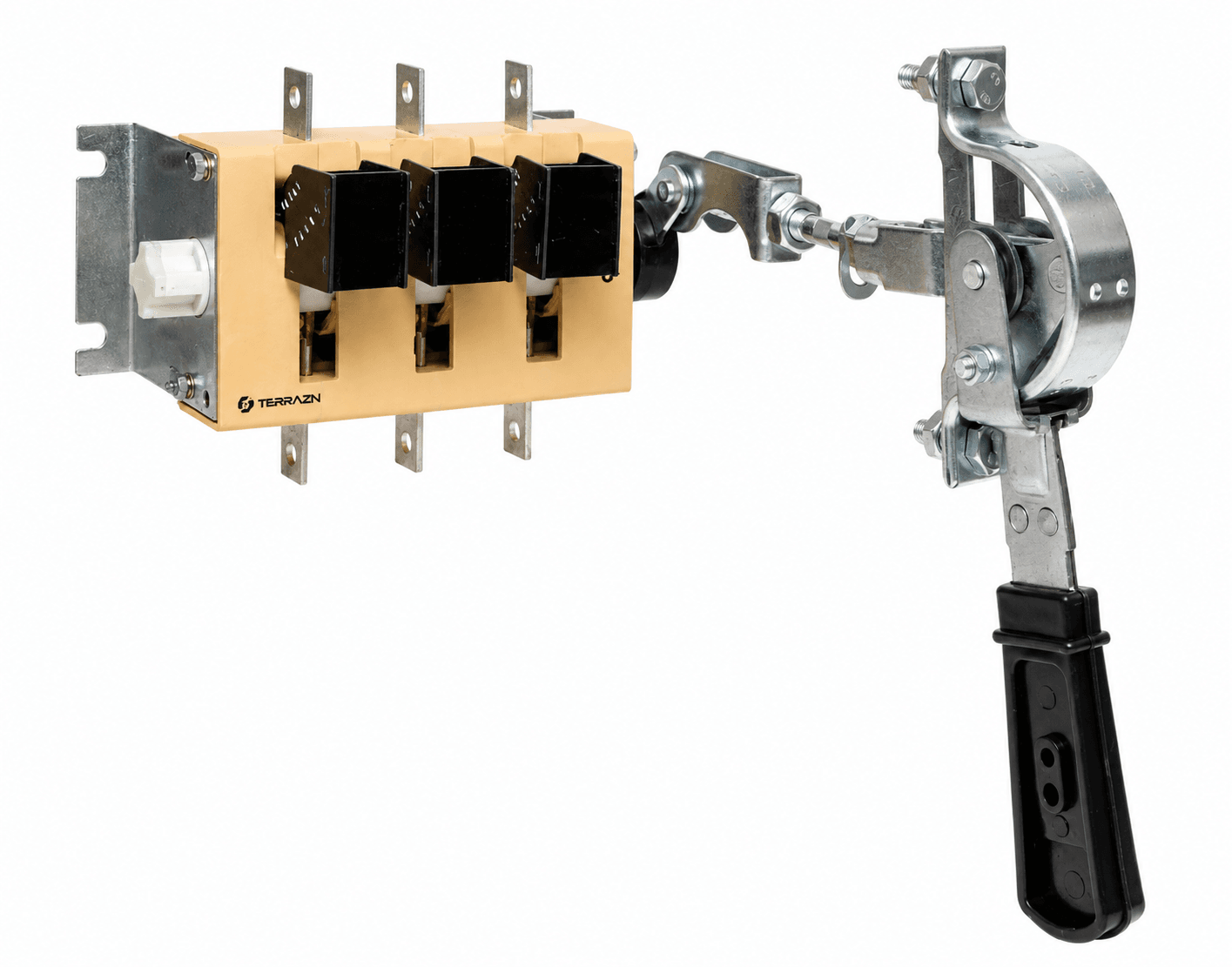

Серия отличается универсальностью монтажа и выпускается в нескольких исполнениях: с несъемной, съемной смещенной или передней смещенной рукояткой, с управлением на одно или два направления, а также с возможностью установки рукоятки с левой или правой стороны корпуса.

Контактные выводы рассчитаны на подключение медных и алюминиевых проводников, а широкий выбор исполнений и аксессуаров позволяет подобрать оптимальное решение для распределительных щитов, шкафов управления и промышленного электрооборудования.

Основные преимущества:

  • номинальный ток 100–630 А;
  • рабочее напряжение до 690 В;
  • двойной видимый разрыв цепи;
  • встроенные дугогасительные камеры;
  • несколько вариантов рукояток и направлений управления;
  • надежное болтовое подключение проводников;
  • широкий выбор исполнений и комплектующих для различных условий монтажа.

Параметры100250400630
Условный тепловой ток на открытом воздухе Ith, А100250400630
Условный тепловой ток в оболочке Ithe, А80200315500
Номинальный кратковременно выдерживаемый ток Icw, кА581116
Номинальный условный ток короткого замыкания Icc, кА8142232
Механическая износостойкость, циклов, не менее25 00025 00016 00016 000
Сечение подключаемых проводников, max мм²351202402×240
Номинальное напряжение изоляции Ui, В690
Номинальное рабочее напряжение Ue, В400, 690
Количество полюсов3P
Категории примененияAC-21 B, AC-22 B (с д/г камерами)
Степень защитыIP00;
IP32 (при установке в НКУ)
Диапазон рабочих температур, °CОт -25 до +40
Климатическое исполнениеУХЛ3
Высота над уровнем моря, мДо 2000
Срок службы, не менее, лет10

Род токаКатегория примененияТипичные области применения
ПеременныйAC-21 BКоммутация активных нагрузок, включая умеренные перегрузки
ПеременныйAC-22 BКоммутация смешанных активных и индуктивных нагрузок, включая умеренные перегрузки
