Разъединители серии РЕ19 TERRAZN

Разъединители серии РЕ19 TERRAZN

NEW
  • ОПИСАНИЕ
  • ДОКУМЕНТЫ

Разъединители серии РЕ19 TERRAZN предназначены для включения, отключения и надежной изоляции электрических цепей переменного тока напряжением до 660 В и частотой 50–60 Гц. Аппараты обеспечивают коммутацию цепей без нагрузки и применяются в распределительных устройствах, вводно-распределительных щитах, шкафах управления и промышленном электрооборудовании.

Разъединители имеют трехполюсную конструкцию, рассчитаны на номинальный ток от 250 до 3150 А, обеспечивают надежную работу контактной системы и длительный срок службы. Контактные выводы позволяют подключать медные и алюминиевые проводники, а прочная конструкция гарантирует стабильную работу в тяжелых условиях эксплуатации.

Серия отличается широким выбором исполнений, что позволяет подобрать оптимальное решение для различных условий монтажа и эксплуатации. В ассортимент входят модели с различными типами приводов и рукояток управления, рассчитанные на номинальный ток от 250 до 3150 А.

Доступны следующие исполнения:

  • с центральной рукояткой;

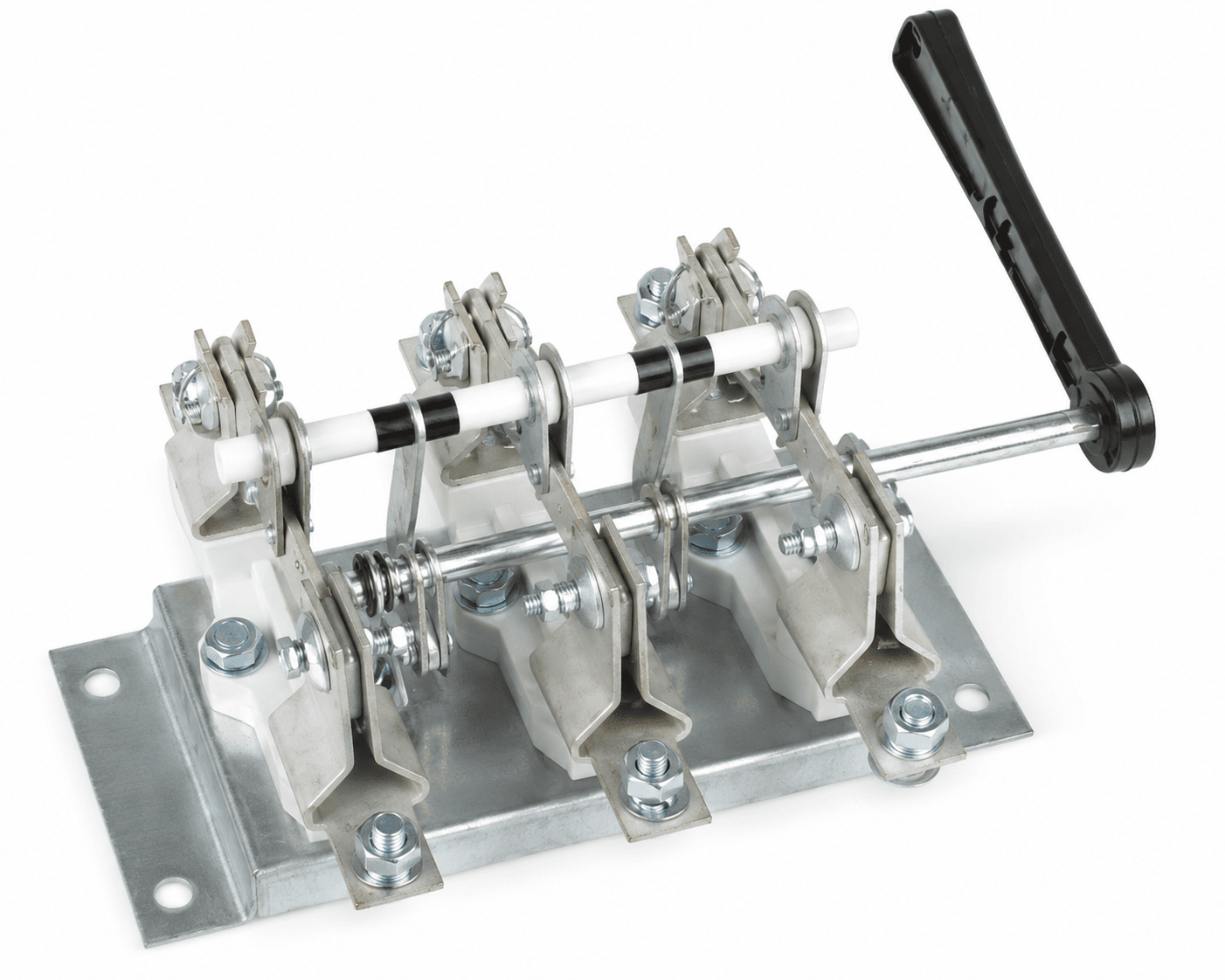

  • с боковой рукояткой;

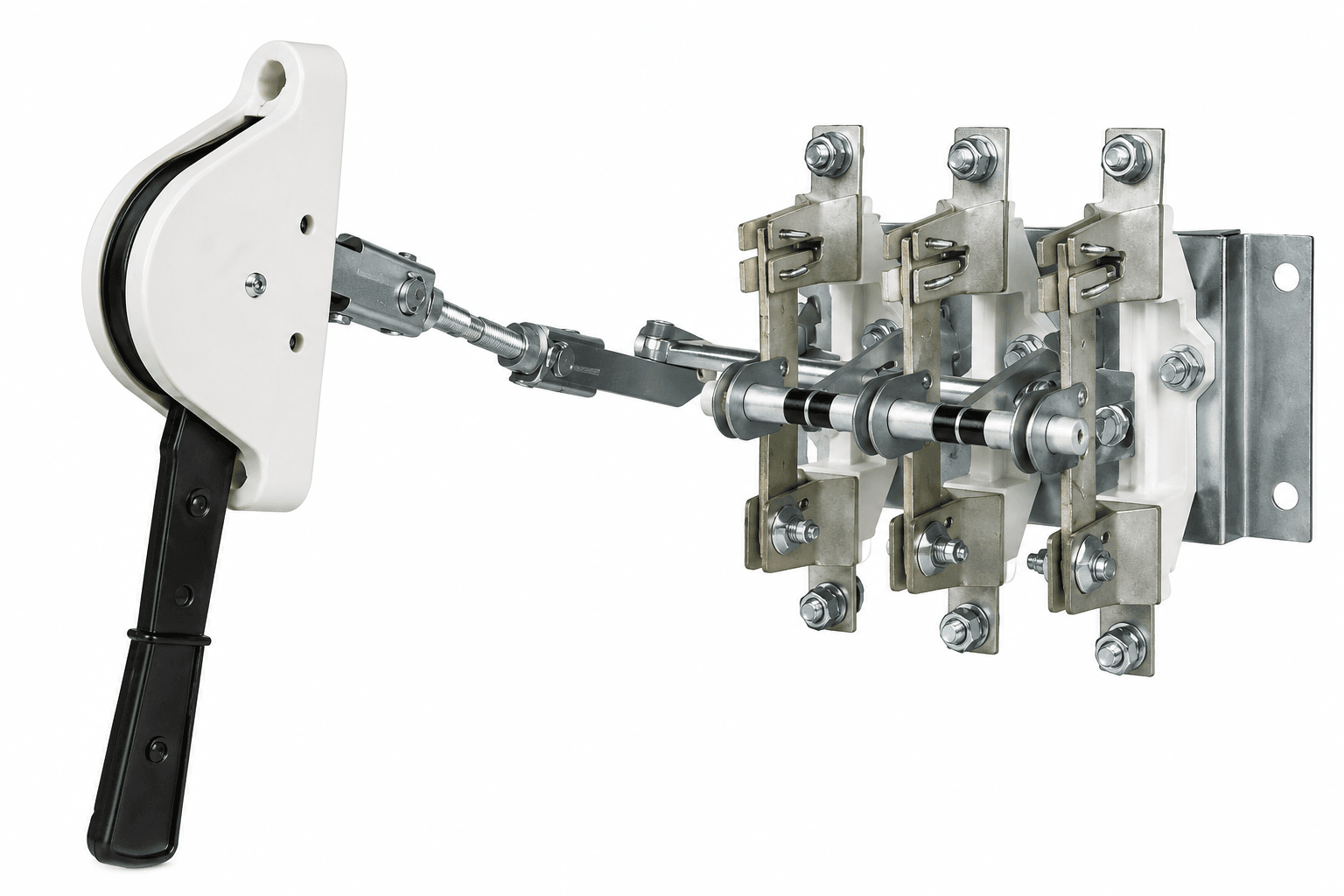

  • с передней смещенной рукояткой;
  • с рычагом для пополюсного оперирования штангой;
  • с рукояткой для пополюсного оперирования.

Все исполнения обеспечивают надежную коммутацию цепей без нагрузки и позволяют выбрать наиболее удобный способ управления аппаратом в зависимости от конструкции распределительного устройства. Ниже представлены модификации разъединителей РЕ19 TERRAZN с указанием типа рукоятки, номинального тока и артикула для заказа.

Основные преимущества

  • номинальный ток от 250 до 3150 А;
  • рабочее напряжение до 660 В;
  • коммутация цепей без нагрузки;
  • широкий выбор исполнений и способов управления;
  • центральная, боковая или передняя смещенная рукоятка;
  • исполнение с рычагом для пополюсного оперирования штангой;
  • надежное подключение медных и алюминиевых проводников;
  • степень защиты IP00;
  • гарантия 7 лет.

Комплект поставки

  • разъединитель РЕ19 TERRAZN;
  • паспорт изделия.
НаименованиеЗначение
РЕ19-35РЕ19-37РЕ19-39РЕ19-41РЕ19-43РЕ19-44РЕ19-46
Номинальное рабочее напряжение Ue, В660 AC, 440 DC1000 AC, 440 DC
Номинальный ток In, А2504006301000160020003150
Номинальный кратковременно выдерживаемый ток, кА8171718203040
Условный ток короткого замыкания Icw, кА142632100100100100
Номинальная частота переменного тока50 Гц
Категория примененияAC-20B, DC-20B
Степень защитыIP00
Климатическое исполнение и категория размещенияУХЛ3, от −45 до +40 °C
Механическая износостойкость аппаратов, циклов ВО10 00063004000
